亚洲综合无码精品一区二区三区,把腿张开我要放按摩器,久久久国产乱子伦精品作者,美女高潮黄又色高清视频免费,男人女人午夜视频免费,久久AⅤ无码精品色午麻豆

%{tishi_zhanwei}%

FC900-4環(huán)氧自流平防靜電地坪涂料

產(chǎn)品簡介 現(xiàn)代工業(yè)不斷朝著自動化、電子化的方向發(fā)展，高科技型企業(yè)及重點實驗室對地面環(huán)境的要求極高，不僅要求地面具有防靜電功能，而且要求地面具有高耐磨和高抗擊性，環(huán)氧自流平防靜電地坪涂裝系統(tǒng)能夠滿足這樣的要求，實現(xiàn)了高耐磨、高抗擊性與防靜電的三效合一。
本系統(tǒng)在延續(xù)了傳統(tǒng)自流平地坪涂裝系統(tǒng)具有的各種優(yōu)異性能的同時，又添加了導(dǎo)電粉料和表面活性劑配制而成的雙組份環(huán)氧自流平地坪涂裝系統(tǒng)，能夠十分有效地防止靜電聚集，并能將外來物體帶來的聚集靜電通過傳導(dǎo)耗散來釋放，具有防止靜電火花的功能。
適用范圍
◇ 化學(xué)、粉體、有機溶劑生產(chǎn)、手術(shù)室、機房、特殊場所的地面系統(tǒng)。
◇ 計算機、電子、微電子、精密儀器儀表制造、機密機械制造、電訊、通訊、印刷、軍工、航天等企業(yè)廠房地面。
性能特點
◇ 防靜電效力持久；
◇ 可快速泄露靜電荷；
◇ 具有環(huán)氧自流平地坪所有的優(yōu)異功能。
系統(tǒng)特征
◇ 無溶劑型、雙組份、各色、亮光或啞光；
◇ 厚度1-5mm；
◇ 一般適用年限為8-15年。
技術(shù)指標(biāo)
試驗項目 指標(biāo)
干燥時間（h）： 表干（h） ≤6
實干（h） ≤24
拉伸強度，Mp ≥9
彎曲強度，Mpa ≥7
抗壓硬度，Mpa ≥85
邵氏硬度 ≥70
流平性，cm ≥5min
耐磨性（750g/500r，失重，g） ≤0.02
耐60%硫酸 30天允許輕微變色
耐25%氫氧化鈉 30天無異常
耐3%鹽水 30天無異常
耐汽油，120# 耐
粘接強度：mpa ≥10
表面電阻，Ω 106-109
體積電阻，Ω 106-109
施工工藝
工藝名稱 具體做法及要求 參考用量
封閉層 1、使用環(huán)氧自流平防靜電封閉底漆：主漆和固化劑按比例混合，并攪拌均勻；
2、用批刀進(jìn)行封閉式批平。		 0.15-0.20kg/m2
中涂砂漿 1、使用無溶劑型環(huán)氧中涂漆：主漆和固化劑按比例混合后加40~100目石英砂攪拌均勻；
2、用批刀整體滿刮1-2遍；
3、待固化后，打磨批刀痕等缺陷處，并處理干凈。		 0.16-1.2kg/m2/mm
接地銅網(wǎng) 待設(shè)計要求鋪設(shè)銅絲或銅箔并用導(dǎo)電膩子刮填溝縫。 間隔2m×2m
底涂層 1、使用環(huán)氧防靜電底漆：主漆和固化劑按比例混合，并攪拌均勻；
2、用滾筒、毛刷均勻地涂刷、無漏涂；
3、門邊、墻角、墻腳、機腳等使用毛刷刷涂。		 0.15-0.20kg/m2
面涂層 1、使用環(huán)氧自流平防靜電面漆：主漆和固化劑按比例混合，并攪拌均勻；
2、用準(zhǔn)備好的鏝刀進(jìn)行自流平鏝面或用無氣噴涂機噴涂。		 0.8-1kg/m2

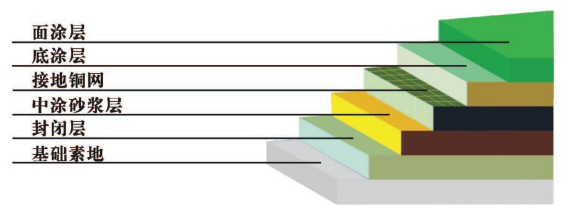

施工刨面 ZH
基礎(chǔ)要求 1、新水泥地板：新水泥地板通常需要養(yǎng)護(hù)四周以上，夏季需二周以上，保證水份充分揮發(fā)，含水率小于等于8%，混凝土完全凝固。
2、舊地板：地面強度是否滿足鋪設(shè)環(huán)氧地坪的條件，基表面有空殼、剝皮現(xiàn)象，必須徹底敲碎，清除，直至地板堅硬，牢固，原有涂層需做實驗，其與待做的地坪漆是否相容，以決定是直接施工或徹底清除以后方可施工。
3、損壞區(qū)域：在施工底涂前，用環(huán)氧砂漿修補平整，并充分考慮其粘接力度和強度。
4、確保施工地面整潔、干燥、牢固、無塵污。
5、有油污的地面應(yīng)用有機溶劑洗凈、擦干，如無法獲得這些溶劑，可直接在上面重新薄抹一層水泥漿層。
6、將墻角或其他不需要涂抹處貼粉色帶保護(hù)，以免沾染油漆。
注意事項 1、施工溫度：≥5℃。
2、施工時確保空氣流通，調(diào)制使用量時，不能超過30分鐘。
3、施工過程做好保養(yǎng)工作，避免灰塵、雜物侵入，影響漆面效果。
4、施工完畢后，需保養(yǎng)至少7天方可投入使用，養(yǎng)護(hù)期間，特別不能有水或者各類溶劑侵潤。
5、嚴(yán)禁混入其他油漆。
6、必須嚴(yán)格按照規(guī)定比例加入固化劑。
7、保持被涂物表面的清潔，被涂物含水率必須小于7%。
8、保持涂裝環(huán)境清潔，嚴(yán)禁在有大量灰塵的環(huán)境下施工。



相關(guān)案例

歡迎您的留言咨詢
